性能優異

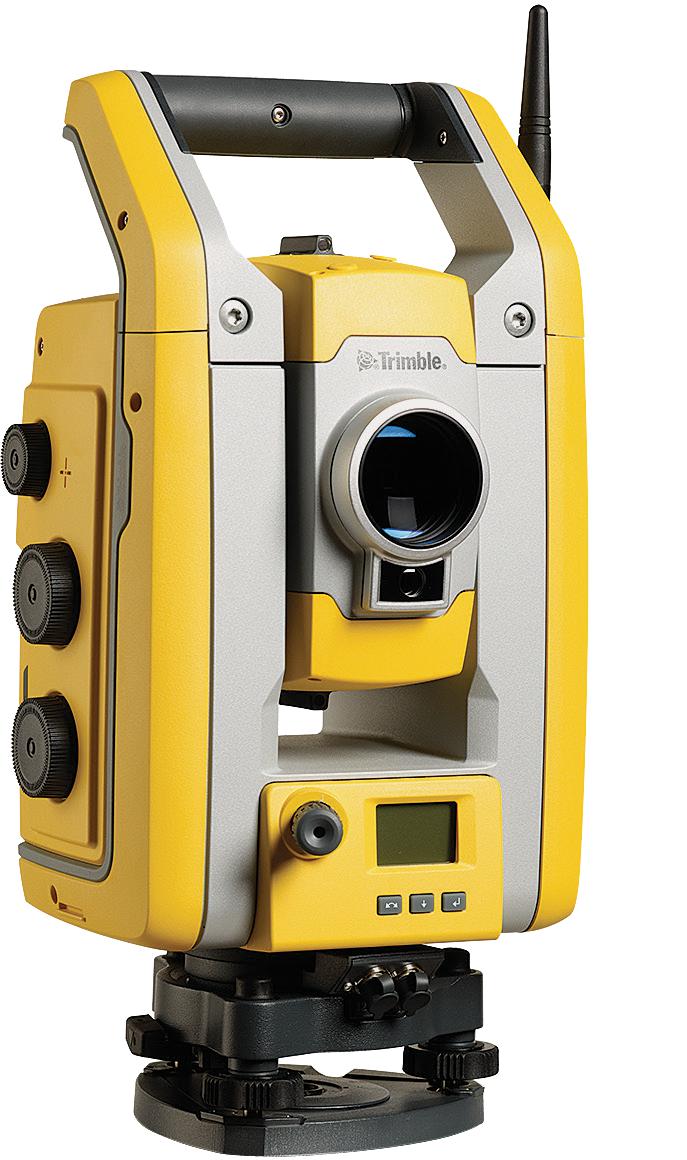

執行大規模高效率測量所需要的一切性能，盡在Trimble? S5機器人型全站儀解決方案中：精確可靠的儀器、DR Plus EDM、MagDrive?技術、帶Trimble Access?外業軟件的專業TrimbleTSC3控制器以及Trimble Business Center內業軟件的快速數據處理。
在生產制造業界領先的機器人型全站儀方面，天寶已經有十幾年的歷史。有了Trimble S5全站儀，無論您置身于何種條件，都能確保外業的生產效率。
天寶技術
Trimble S5全站儀建立在經過驗證的天寶技術之上，包括：SurePoint?、MagDrive和DR PlusEDM。它們可幫助您更高效地工作，同時保持可靠的高精度。Trimble MagDrive 磁驅伺服技術以其無摩擦的靜默操作特點提供了異乎尋常的速度和精度。Trimble SurePoint 精確定點技術，可使因刮風、下沉等因素引起的儀器移動得到糾正，確保您獲得精準的測量數據。Trimble DR Plus EDM可使您的測量采取較少的儀器安置次數，增強直接反射性能的效果。
七天二十四小時管理您的資產
借助Trimble Locate2Protect技術，您在任何時候都能夠知道您的全站儀是在哪里。您可以看到任何給定時間內您的儀器所在的位置。如果儀器離開了作業現場或者遇到了意外撞擊或被濫用，您會收到報警。
Trimble InSphere? Equipment Manager系統允許您查看設備使用情況并且實時更新固件、軟件和維修要求。借助Trimble Locate2Protect和InSphere Equipment Manager，您可以輕松地知曉您的設備是否最新以及它所在的位置。
機器人型和自動鎖定
Trimble S5全站儀有機器人型或自動鎖定Autolock?兩種版本。兩種版本均具有帶Trimble Access外業軟件的TCU數據采集器選件，在任何環境下都能方便簡單地操作。
一體化測量
Trimble S5全站儀奠定了天寶一體化測量(Integrated Surveying?)解決方案的基礎。使用一體化測量，您可以在作業場地無縫地集成互補性技術，例如：Trimble GNSS接收機和光學測量。
強大的外業和內業軟件
您可以使用天寶控制器自帶的Trimble Access外業軟件進行測量。簡單順暢的工作流程能夠引導測量員完成多種類型的常規項目，使他們心無旁騖地快速完成任務。您還可以定制Trimble Access工作流程，以滿足您的不同需要。
回到辦公室，可信賴的Trimble Business Center軟件能夠幫助您在單一軟件解決方案中檢查、處理和平差您的光學、水準和GNSS數據。無論您在外業使用何種天寶儀器，您盡管相信 -Trimble Business Center內業軟件將會幫助您生成業界領先的交付成果。
l; text-decoration-color: initial;'>
1 標準偏差(根據ISO17123-4)。
2 標準晴朗天氣：無霧，陰天或溫和陽光，少許熱流光。
3 測距和精度取決于大氣條件、棱鏡尺寸和背景輻射。
4 柯達灰度卡，類別編號：E1527795。
5 在–20oC時的性能是+20oC時的75%。
6 藍牙類型的核準情況視具體國家而定。聯系當地的Trimble授權經銷合作伙伴，了解詳細信息。
7 取決于選擇的搜索窗口尺寸。
8 獲取解的時間取決于解的幾何質量和GPS的位置質量。
9 該功能在不同國家或地區的可用性會略有不同。
,
性能
角度測量
傳感器類型...............................................................帶對徑讀數的絕對編碼器
精度(基于DIN 18723的標準偏差)......................................................1" (0.3 mgon)
2" (0.6 mgon)、3" (1.0 mgon) 或 5" (1.5 mgon)
角度顯示(最小讀數) .............................................................0.1" (0.01 mgon)
自動水準補償器
類型....................................................................................置中雙軸
精度............................................................................0.5" (0.15 mgon)
范圍........................................................................± 5.4' (±100 mgon)
距離測量
精度(ISO)
精度(RMSE)
棱鏡模式
標準..............................................................................1 mm + 2 ppm
跟蹤..............................................................................4 mm + 2 ppm
DR模式
標準..............................................................................2 mm + 2 ppm
跟蹤..............................................................................4 mm + 2 ppm
延伸范圍...........................................................................10 mm + 2 ppm
測量時間
棱鏡模式
標準.....................................................................................1.2秒
跟蹤.....................................................................................0.4秒
DR模式
標準....................................................................................1–5秒
跟蹤.....................................................................................0.4秒
測程
棱鏡模式(標準晴朗天氣條件2,3)
單棱鏡..................................................................................2500米
單棱鏡長測程模式..............................................................5500米(最長測程)
最短測程.................................................................................0.2米
DR模式
| |
良好
(良好能見度，
少量背景光)
|
正常
(正常能見度，
適度陽光，
帶微熱光)
|
困難
(薄霧，目標
在直射陽光下，
光線不穩定)
|
|
白度卡
(90%反射)3
|
1300米 |
1300米 |
1200米 |
|
灰度卡
(18%反射)3
|
600米 |
600米 |
500米 |
反射箔片20毫米..........................................................................1000米
最短測程...................................................................................1米
DR擴展測程模式
白度卡(90%反射)4........................................................................2200米
EDM規格參數
光源..................................................................脈沖激光二極管905nm，1類激光
光束發散度
水平....................................................................................4cm/100m
垂直....................................................................................8cm/100m
系統規格參數
水準
三角基座圓水準器..........................................................................8'/2mm
電子雙軸水準器(LC顯示屏的分辨率)................................................0.3” (0.1 mgon)
伺服系統
MagDrive伺服技術，內置伺服/角度傳感器電磁直接驅動
旋轉速度.................................................................................115度/秒
旋轉時間(正鏡至倒鏡)........................................................................2.6秒
定位時間(180度).............................................................................2.6秒
制動和慢速運動.................................................................伺服驅動，無限微調
對中
對中系統............................................................................Trimble 3-pin
光學對中器.........................................................................內置光學對中器
放大倍數/最短對焦距離.........................................................2.3倍/0.5米–無限遠
望遠鏡
放大倍數.....................................................................................30×
孔徑.......................................................................................40毫米
視場.........................................................................2.6米(在100米位置處)
最短對焦距離........................................................................1.5米–無限遠
照明十字線.............................................................................可調(10級)
電源
內置電池.................................................................可充電鋰電池11.1V，5.0Ah
工作時間5
一塊內置電池..........................................................................大約6.5小時
三塊內置電池(在多聯電池適配器內).......................................................大約20小時
智能型托架(用一塊內置電池)...............................................................13.5小時
重量
儀器(自動鎖定)............................................................................5.4公斤
儀器(機器人型)............................................................................5.5公斤
Trimble CU控制器..........................................................................0.4公斤
三角基座..................................................................................0.7公斤
內置電池.................................................................................0.35公斤
橫軸高度..................................................................................196毫米
其它
通訊...............................................................USB口，串口，藍牙(Bluetooth?)6
工作溫度..........................................................................–20oC ～ +50oC
內置跟蹤光.....................................................................所有機型都無此配置
防塵防水.....................................................................................IP65
濕度...................................................................................100%防冷凝
同軸激光指示器(標準)......................................................................2類激光
安全性..............................................................雙層密碼保護，Locate2Protect9
機器人測量
自動鎖定和機器人型測程3
被動棱鏡...........................................................................500米–700米
Trimble MultiTrack?目標...................................................................800米
Trimble Active Track 360目標..............................................................500米
自動鎖定瞄準精度(在200米位置處，標準偏差)3
被動棱鏡.................................................................................<2毫米
Trimble MultiTrack目標...................................................................<2毫米
Trimble Active Track 360目標.............................................................<2毫米
最短搜索距離................................................................................0.2米
內置/外置電臺類型..........................................................2.4GHz，跳頻，擴頻電臺
搜索時間(典型情況下)7.....................................................................2–10秒
GPS搜索/地理鎖定
GPS搜索/地理鎖定..................................................360度或定義的水平和垂直搜索窗口
獲取目標時間8............................................................................15–30秒
重新獲取目標時間.............................................................................<3秒
測程...................................................................自動鎖定和機器人型測程限制
